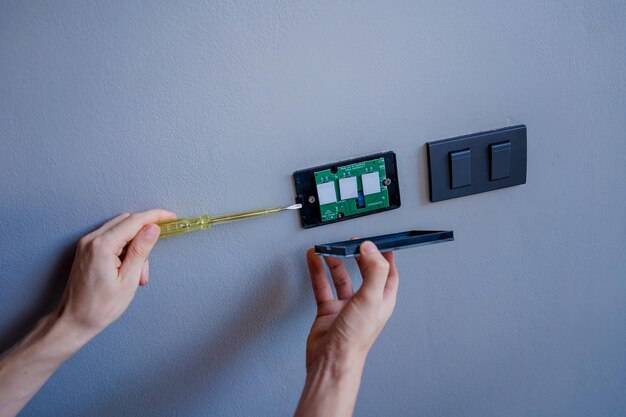

Jak podłączyć przełącznik do światła w domowych instalacjach?

Jak podłączyć przełącznik do światła w domu najkrócej: odłącz zasilanie głównym wyłącznikiem, sprawdź testerem brak napięcia, w puszce doprowadź przewód fazowy L do zacisku L mechanizmu, przewód neutralny N połącz bezpośrednio z lampą w złączce, przewód ochronny PE połącz z uziemieniem, zamocuj osprzęt i przetestuj działanie. Poniżej znajdziesz kompletne wyjaśnienie każdego kroku oraz wszystkich zasad wymaganych w instalacjach 230V.

Prace przy 230V wykonuj wyłącznie wtedy, gdy masz pewność co do swoich umiejętności i stanu instalacji. Zawsze odłącz zasilanie, użyj testera napięcia i trzymaj się schematu producenta osprzętu. W razie wątpliwości skontaktuj się z elektrykiem z uprawnieniami.

Czym jest włącznik światła i jak działa?

Włącznik światła jest łącznikiem przerywającym obwód fazowy L. W stanie włączonym zamyka tor fazowy do oprawy, a w stanie wyłączonym wprowadza przerwę, co uniemożliwia przepływ prądu przez żarówkę. Obwód oświetlenia działa prawidłowo wyłącznie wtedy, gdy jest zachowany zamknięty tor L i N. Przerwa zawsze dotyczy żyły fazowej, nie neutralnej.

W typowej instalacji 230V przewód neutralny N biegnie bezpośrednio do lampy, a przewód ochronny PE trafia na zacisk ochronny. Włącznik otrzymuje zasilanie L na zacisk wejściowy L oraz oddaje je na zacisk wyjściowy prowadzący do lampy. Taki układ zapewnia skuteczne i bezpieczne sterowanie oświetleniem.

Jakie przewody i kolory obowiązują w domowych instalacjach 230V?

Kolory żył są standaryzowane. Dla przewodu fazowego L stosuje się zazwyczaj brązowy lub czarny, a także czerwony lub szary. Dla neutralnego N przeznaczony jest niebieski. Dla ochronnego PE używa się barwy zielono żółtej. Ujednolicenie kolorystyki ułatwia identyfikację i ogranicza ryzyko błędów przy montażu.

W systemach TN S i TN C obowiązuje rozdział funkcji przewodów zgodny z normami. W nowoczesnych instalacjach doprowadza się do puszki co najmniej trzy żyły zasilające L, N, PE. W rozwiązaniach projektowanych od zera często prowadzi się do oprawy przewód wielożyłowy, co ułatwia rozdział zasilania i podłączenie większej liczby obwodów świetlnych.

Jak bezpiecznie przygotować się do montażu?

Wyłącz zasilanie obwodu w rozdzielnicy i zabezpiecz pozycję wyłącznika głównego przed przypadkowym załączeniem. Sprawdź testerem napięcia brak fazy na wszystkich przewodach w puszce, w której pracujesz. Nie dotykaj niezaizolowanych końcówek bez weryfikacji napięcia.

Przygotuj stanowisko pracy i narzędzia. Zadbaj o oświetlenie awaryjne bezpośrednio niepowiązane z odłączonym obwodem. Upewnij się, że puszka instalacyjna ma odpowiednią głębokość i miejsce na złączki, a przewody mają zapas długości do bezpiecznego ułożenia.

Jakie narzędzia i akcesoria będą potrzebne?

• Śrubokręt płaski i krzyżakowy do zacisków i ramki osprzętu
• Kombinerki do kształtowania żył oraz przytrzymywania elementów
• Tester napięcia do weryfikacji braku zasilania
• Nóż do izolacji lub ściągacz do żył do precyzyjnego przygotowania końców
• Taśma izolacyjna do zabezpieczenia końcówek i wiązek
• Złączki sprężynowe WAGO do rozdziału i łączenia L i N w puszce
• Puszka instalacyjna montowana śrubami z odpowiednimi przepustami kablowymi

Na czym polega montaż puszki instalacyjnej i ramki osprzętu?

Punkt pod osprzęt przygotuj otwornicą, tak aby krawędzie były gładkie i zapewniały stabilne osadzenie puszki. Puszkę zamocuj śrubami zgodnie z zaleceniami producenta, sprawdzając pion i głębokość osadzenia. Przewody wprowadź przez przepusty z zachowaniem minimalnych promieni gięcia oraz luzu montażowego.

Po wykonaniu połączeń ułóż żyły w puszce warstwowo, bez naprężeń, i zamocuj mechanizm włącznika. Na końcu zamontuj ramkę oraz klawisz, a po testach dociągnij śruby mocujące z wyczuciem, aby nie uszkodzić gwintów ani tworzywa.

Ile izolacji ściągnąć z żył i jak poprawnie dokręcać zaciski?

Standardowo ściągnij 0,5 do 1 cm izolacji, aby drut lub linka w całości znalazły się pod zaciskiem. Zbyt krótka końcówka ogranicza styk, a zbyt długa grozi zwarciem przy ułożeniu w puszce. Końcówkę prowadź prosto, bez spłaszczeń i nacięć w miedzi.

Zaciski dokręcaj pewnie, ale bez nadmiernej siły. Po dokręceniu wypróbuj delikatny ruch wzdłużny, aby upewnić się, że żyła się nie wysuwa. W systemach bezśrubowych dociśnij przewód do oporu i sprawdź stabilność chwytu.

Jak podłączyć przełącznik do światła krok po kroku?

Krok 1. Odłącz zasilanie w rozdzielnicy i potwierdź testerem brak napięcia na wszystkich żyłach w puszce. Pracuj tylko przy obwodzie beznapięciowym.

Krok 2. Przygotuj puszkę. Wyrównaj otwór otwornicą, zamocuj puszkę śrubami i wprowadź przewody z zapasem długości. Ustal trasy ułożenia żył w środku.

Krok 3. Przygotuj końcówki. Zdejmij 0,5 do 1 cm izolacji. Oczyść końcówki z resztek izolacji i uformuj je tak, aby wchodziły prosto do zacisków.

Krok 4. Wykonaj połączenia. Doprowadź fazę L do zacisku L włącznika. Połącz wyjście z mechanizmu z przewodem prowadzącym do lampy. Neutralny N połącz w puszce w złączce WAGO z N lampy. Ochronny PE połącz z przewodem ochronnym instalacji i bolcem uziemiającym oprawy, jeśli jest dostępny. W puszce utrzymuj układ, w którym przewody fazowe i neutralne prowadzone są naprzeciwko siebie w linii prostej w złączkach, co ułatwia czytelność i serwis.

Krok 5. Uporządkuj i zamocuj osprzęt. Ułóż żyły bez naprężeń, dokręć śruby mechanizmu i zamocuj ramkę. Zadbaj o odstęp między odsłoniętymi końcówkami.

Krok 6. Załącz zasilanie i przetestuj działanie. Sprawdź poprawność załączania i wyłączania oraz brak iskrzenia na klawiszu. Jeśli cokolwiek budzi wątpliwości, ponownie wyłącz zasilanie i skontroluj połączenia.

Jak podłączyć włącznik pojedynczy i podwójny świecznikowy?

Włącznik pojedynczy rozłącza wyłącznie tor L. Na zacisku L przyjmujesz zasilanie fazowe, a na zacisku wyjściowym podajesz je na lampę. Przewód N biegnie poza mechanizmem włącznika i musi być połączony z N lampy w puszce, najlepiej w złączce sprężynowej. Ochronny PE łączysz z przewodem ochronnym obwodu i z zaciskiem uziemiającym oprawy.

Włącznik podwójny świecznikowy ma jeden zacisk zasilający L oraz dwa niezależne wyjścia fazowe dla dwóch obwodów źródeł światła. Zasilanie L podajesz na wspólny zacisk wejściowy, a dwa przewody fazowe wyjściowe prowadzisz do oddzielnych obwodów opraw. Przewody neutralne wszystkich obsługiwanych źródeł światła łączysz razem w puszce w złączce WAGO. Układ taki umożliwia niezależne sterowanie wieloma źródłami LED w jednej oprawie sufitowej lub w dwóch obwodach oświetlenia pomieszczenia.

Gdzie umieścić połączenia neutralne i ochronne?

Połączenia N i PE wykonuj w puszce instalacyjnej, korzystając z złączek zaciskowych o odpowiedniej liczbie torów. Neutralny N łącz bezpośrednio z przewodem N lampy, bez prowadzenia przez mechanizm włącznika. Ochronny PE rozdziel w tej samej puszce i poprowadź do oprawy oraz do ewentualnych metalowych elementów wymagających uziemienia.

Niektóre nowoczesne włączniki w obudowach z tworzyw nie wymagają doprowadzenia PE do mechanizmu, jednak zachowuj ciągłość przewodu ochronnego w całym obwodzie i nie przerywaj go na zaciskach łącznika.

Po co stosować złączki WAGO w puszkach?

Złączki sprężynowe WAGO zapewniają pewny docisk i stabilny styk, co ogranicza ryzyko grzania się połączeń. Ułatwiają rozdział przewodu L i łączenie wielu żył N w jednej puszce. Dzięki kompaktowej konstrukcji porządkują wnętrze puszki i przyspieszają serwis, co jest szczególnie ważne przy rozbudowanych obwodach oświetleniowych.

Stosowanie złączek ułatwia także czytelną organizację torów. Ułóż grupy L i N w osobnych złączkach, tak aby biegnące naprzeciwko siebie połączenia tworzyły liniowy porządek i nie krzyżowały się z przewodem ochronnym PE.

Który schemat podłączenia wybrać?

Dobór schematu zależy od liczby sterowanych obwodów i osprzętu. Zawsze kieruj się schematem producenta umieszczonym na mechanizmie. Dla pojedynczego łącznika przewód L trafia na zacisk L, a wyjście na lampę na zacisk oznaczony strzałką. Dla łącznika świecznikowego używa się jednego zacisku L oraz dwóch wyjść prowadzących do osobnych obwodów źródeł światła. Połączenia neutralne wykonuje się w puszce, a ochronne prowadzi zgodnie z zasadą ciągłości PE.

W układach, gdzie osprzęt łączony jest z dodatkowym punktem zasilania, przewód L rozdziela się w puszce, doprowadzając zasilanie do mechanizmu i innego urządzenia. Zasada pozostaje niezmienna. Przerywasz wyłącznie tor fazowy, a neutralny i ochronny prowadzisz nieprzerwanie do odbiorników.

Co z instalacją korespondencyjną i inteligentną?

W instalacji korespondencyjnej dwa mechanizmy sterują jednym obwodem, dlatego między puszkami prowadzi się przewody korespondencyjne, które umożliwiają przełączanie stanu obwodu z różnych miejsc. Przewód neutralny N nadal łączysz w puszce z lampą, a przerywanie dotyczy tylko toru L, zgodnie ze schematem łączników korespondencyjnych.

Coraz częściej spotyka się rozwiązania bezprzewodowe i inteligentne. Integrują sterowanie wieloma obwodami, czasami wymagają zasilania N w miejscu osprzętu oraz wykorzystują moduły dopuszkowe. Przy takich systemach stosuj się do dokumentacji producenta i zwracaj uwagę na kompatybilność z LED.

Dlaczego testowanie i kontrola po montażu są kluczowe?

Pierwsze załączenie wykonuj przy gotowym i zamkniętym osprzęcie, po uprzednim sprawdzeniu miernikiem ciągłości przewodów. Brak reakcji lampy, migotanie lub iskrzenie przy klawiszu wskazują na błędne połączenie lub luźny zacisk. Natychmiast odłącz zasilanie i skoryguj układ przewodów.

Po poprawnej próbie sprawdź temperaturę puszki po kilku minutach pracy. Zbyt wysoka temperatura może sugerować nadmierną rezystancję połączeń. W takim przypadku ponownie dociśnij złączki i zweryfikuj jakość styków.

Co warto wiedzieć o obciążeniu LED i włącznikach wieloklawiszowych?

Wzrost liczby źródeł LED sprzyja stosowaniu łączników wieloklawiszowych, które pozwalają precyzyjnie zarządzać obwodami i ograniczać zużycie energii. Przy takim osprzęcie zachowaj szczególną staranność w rozdziale torów L i w porządkowaniu neutralnych N w puszce, aby uniknąć zjawisk pasożytniczych i niepożądanych świecenia resztkowego.

Upewnij się, że parametry łącznika odpowiadają obciążeniu. Niskie prądy LED wymagają dobrych styków i odpowiedniej jakości mechanizmów, natomiast duże sumaryczne obciążenie wielu modułów nie może przekraczać danych katalogowych osprzętu.

Czy w nowoczesnych włącznikach potrzebne jest PE?

Włącznik w obudowie z tworzywa zazwyczaj nie wymaga doprowadzenia przewodu PE do samego mechanizmu. Przewód ochronny musi jednak zachować ciągłość w całym obwodzie i być doprowadzony do oprawy oświetleniowej oraz metalowych elementów wyposażenia. Wyjątkiem jest osprzęt posiadający zacisk ochronny, gdzie PE należy przyłączyć zgodnie z instrukcją.

Brak prowadzenia PE do mechanizmu nie zwalnia z obowiązku jego obecności w kablu zasilającym w ścianie. Przyszłe modyfikacje osprzętu lub wymiana oprawy mogą wymagać wykorzystania przewodu ochronnego.

Jak utrzymać porządek przewodów w puszce?

Grupuj żyły według funkcji. Prowadź L przez złączki rozdzielcze i na zaciski włącznika, N łącz w jednej złączce ze wszystkimi obwodami lamp, a PE utrzymuj w oddzielnej wiązce. Zachowanie torów w układzie naprzeciwko w linii prostej poprawia czytelność i skraca czas ewentualnego serwisu.

Nie dopuszczaj do skręcania niezaizolowanych żył ani krzyżowania odsłoniętych końcówek. W razie potrzeby zabezpiecz taśmą izolacyjną miejsca, gdzie może dojść do kontaktu mechanicznego z krawędziami puszki.

Najczęstsze błędy i jak ich uniknąć?

Nie przerywaj przewodu neutralnego N w włączniku. Mechanizm zawsze przerywa L. Nie mieszaj kolorów żył i nie używaj niebieskiego jako fazy. Nie pozostawiaj luźnych połączeń, bo grożą grzaniem i awarią. Nie pracuj przy włączonym zasilaniu i nie rezygnuj z testera napięcia przed dotknięciem przewodów.

Nie pomijaj przewodu ochronnego PE przy oprawach wymagających uziemienia. Nie wprowadzaj do jednej złączki żył o różnym przekroju bez sprawdzenia dopuszczalności. Nie upychaj przewodów siłą. Każdy łuk i promień gięcia planuj tak, aby nie powodować naprężeń na zaciskach.

Podsumowanie

Przełącznik do światła poprawnie działa tylko wtedy, gdy tor fazowy L jest prawidłowo doprowadzony do zacisku L mechanizmu, a neutralny N i ochronny PE są połączone zgodnie z zasadami w puszce. Podłączenie włącznika w instalacji 230V wymaga odłączenia zasilania, weryfikacji testerem, przygotowania końcówek o długości 0,5 do 1 cm, użycia złączek WAGO i starannego ułożenia żył. W rozwiązaniach z włącznikiem podwójnym jeden przewód L zasila mechanizm, a dwa wyjścia fazowe prowadzą do niezależnych obwodów, przy wspólnym połączeniu neutralnych w puszce. Trendem jest porządkowanie połączeń przy użyciu złączek sprężynowych oraz rosnąca popularność wieloklawiszowych łączników i rozwiązań inteligentnych.

Jeśli masz choć cień wątpliwości, nie ryzykuj. Instalacje elektryczne wymagają precyzji i znajomości zasad. Skorzystaj z pomocy fachowca, a prace wykonuj zgodnie ze schematem producenta i obowiązującymi normami.
